Cortina antifoc model P Protex - Interior

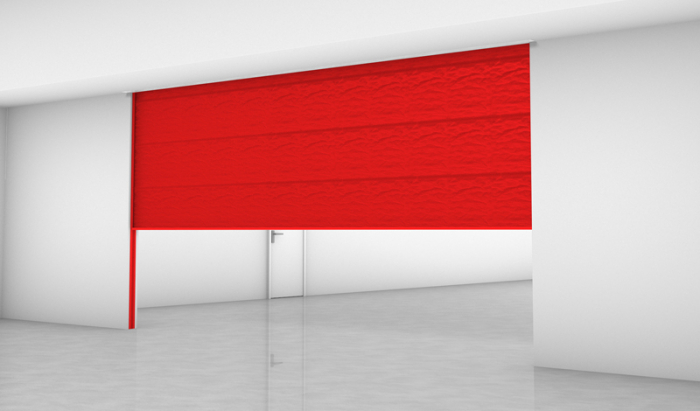

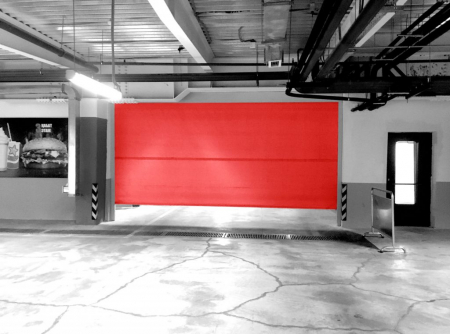

CORTINA Model P (Premium)

Conform raportului de incercare 2011-Efectis-R0805, sistemul de protectie impotriva incendiilor cu cortina model P se poate monta NUMAI in structuri de beton avand densitatea de cel putin 650 kg/m3 si grosimea minima de 150 mm.

Dimensiunea maxima:

LxH ale cortinelor model P sunt: 11000x8800mm.

Dimensiune minima:

• cortine motorizate: 1000x1000 mm
• cortine actiune manuala: 500x500 mm

Cortinele model P sunt realizate din tesatura Protex 1100 A2, o tesatura flexibila cu grosimea de 0.63 mm si greutatea de 680 g/m2 realizata de KTeX-Germania din fibra de sticla ranforsata cu fibre de otel si captusita cu o pelicula termoreflectanta dintr-un amestec de polietilena si poliuretan.



La partea superioara cortina este fixata de tamburul sistemului de rulare si inchisa - impreuna cu acesta - intr-o carcasa din otel galvanizat.

CARCASA DE PROTECTIE este realizata din tabla de OTEL GALVANIZAT sau TABLA DE OTEL INOXIDABIL cu grosimea de 1.5mm, in diferite variante, in functie de dimensiunile cortinei.

TAMBURUL cortinelor este realizat din teava de OTEL cu diametrul de 78 mm si grosimea peretelui de 1.25 mm sau cu diametrul de 100 mm si grosimea peretelui de 1.5 mm, in doua variante, fix si flotant, in cel de-al doilea caz  2 role permitand o deplasare in plan vertical a tamburului.
La extremitatea tamburului este montat:

• - un motor tubulat (230 V/AC) care asigura in conditii de siguranta inchiderea gravitationala prin franarea exercitata de dispozitivul integrat pentru pozitia deschis,
• - sistemul de control al vitezei de inchidere, fara alimentare,
• - limitatoare pentru pozitia deschis si inchis,
• - un circuit electronic de control

BARA DE GREUTATE este plasata la extremitatea inferioara a cortinelor si are rolul de a o ajuta sa se deruleze gravitational la primirea semnalului de la panoul de alarma contra incendiului.

Derularea cortinei se face prin cadere libera sau cu ajutorul motorului tubular, pe profile metalice de culisare, fixate in pozitie verticala de-o parte si alta a golului in care se va desfasura aceasta si pe care trebuie sa il protejeze in caz de incendiu.

 PROFILE DE CULISARE sunt realizate din tabla de OTEL GALVANIZAT sau TABLA DE OTEL INOXIDABIL cu grosimea de 1.5mm si sunt astfel concepute incat sa etanseze spatiul dintre cortina si structura constructiei de care este fixata cortina.

LIVRARE si AMBALARE

Cortinele rezistente la foc se livreaza sub forma de module sau subansambluri, ambalate in cutii de carton sau lemn.
Fiecare ambalaj are o eticheta de identificare pe care sunt mentionate in limba romana - date referitoare la:

• denumirea producatorului;
• denumirea comerciala a produsului;
• dimensiunile si tipul cortinei;
• tipul de tesatura utilizat;
• dimensiunile casetei;
• intervalul de timp in care cortina isi pastreaza integritatea in caz de incendiu;
• instructiuni succinte prinvind transportul, depozitarea si punerea in opera;
• data fabricatiei si numarul lotului;
• atentionare asupra eventualelor riscuri.
